Fabricación de Tapa de Trinchera

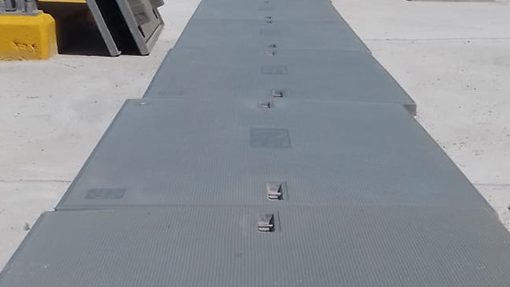

¿Qué es una tapa de trinchera?

Una tapa de trinchera es un elemento prefabricado generalmente cuadrado o rectangular que cubre una zanja o canaleta subterránea donde se alojan cables eléctricos, de telecomunicaciones o tuberías.

Función principal

Su objetivo es proteger las redes subterráneas de daño mecánico y de la infiltración de agua o agentes corrosivos, así como garantizar la seguridad de peatones y vehículos al transitar sobre ella.

Aplicaciones y usos comunes de una tapa de trinchera

Uso peatonal

En entornos peatonales como banquetas, plazas y parques, las tapas de trinchera deben equilibrar estética y seguridad. Por un lado, su acabado superficial puede recibir tratamientos texturizados o pigmentados que armonicen con el entorno urbano, evitando el aspecto frío y monótono del hormigón en bruto. Por otro, la capacidad de carga suele diseñarse para soportar hasta 3 toneladas, suficiente para carritos de limpieza o equipos de mantenimiento ligero, sin riesgo de quiebre ni desprendimiento. Además, se presta atención especial al coeficiente de fricción para prevenir resbalones de peatones, especialmente en zonas con lluvia frecuente o fuentes ornamentales.

Uso vehicular

En vialidades, estacionamientos y garitas de acceso, las tapas se someten a cargas más exigentes. Se fabrican con refuerzos metálicos o con fibras de vidrio para alcanzar resistencias superiores a 15 toneladas, permitiendo el paso seguro de automóviles, camionetas y camiones ligeros. La geometría del borde con faldón interno y perfilería antideslizante evita el desplazamiento o levantamiento de la tapa ante frenadas bruscas o impactos de neumático.

Infraestructura eléctrica y telecomunicaciones

En proyectos de energía y comunicaciones, las tapas de trinchera desempeñan un papel crítico para la protección de cables y tuberías de media y baja tensión, así como de fibra óptica. De minuto detalle es el ajuste de juntas, selladas con polímeros de alta elasticidad, para impedir la infiltración de agua y contaminantes que podrían comprometer los conductores o generar corrosión galvánica en empalmes. En áreas con tránsito de personal técnico y vehículos de mantenimiento, se escogen tapas con tratamiento antiestático y resistencia química que soporten derrames de aceites o solventes. Además, el etiquetado grabado en superficie (símbolo de rayo para servicios eléctricos, icono de fibra óptica, etc.) facilita la identificación rápida durante labores de reparación o ampliación de redes.

Concreto Polimérico en tapa de trinchera

Composición y propiedades

El concreto polimérico es un material compuesto en el que resinas termofijas (poliéster insaturado, epoxi, acrílicas o fenólicas) actúan como ligante en lugar del cemento Portland, o bien en combinación con éste (en el llamado Concreto Cemento-Polímero, PCC)

Ventajas frente al concreto tradicional

1. Curado rápido
   • Al prescindir de la hidratación del cemento, el concreto polimérico alcanza mayor resistencia en 24 h a temperatura ambiente, comparado con los 28 días del concreto Portland para su resistencia nominal.
   • Esto acelera los procesos de fabricación y puesta en servicio de tapas, reduciendo significativamente los tiempos de obra.
2. Alta resistencia mecánica
   • Compresión: entre 80 y 120 MPa, frente a los 30–50 MPa del concreto convencional.
   • Flexión: hasta 15 MPa, gracias a la adherencia de la resina y la posible inclusión de fibras de vidrio.
   • Tensión directa: mejora notablemente, alcanzando valores de 8–12 MPa, lo que disminuye la aparición de grietas por tracción.
3. Baja permeabilidad y excelente resistencia química
   • La matriz polimérica confiere porosidad mínima, impidiendo la absorción de agua y agentes agresivos.
   • Resistente a ácidos, álcalis, aceites y solventes, por lo que es ideal en zonas costeras, industrias químicas y aplicaciones de servicio pesado.
4. Durabilidad y resistencia al ciclo hielo-deshielo
   • Su baja absorción de agua y coeficiente de expansión térmica similar al del acero y al del agregado garantizan estabilidad dimensional y resistencia a la congelación repetida.
5. Menor mantenimiento y mayor vida útil
   • Al no requerir curados húmedos ni sellos frecuentes, las tapas fabricadas con concreto polimérico mantienen su resistencia y acabado estético durante varios años, incluso en ambientes agresivos.

Renovación y reemplazo de tapa de trinchera

1. Criterios de sustitución de una tapa de trinchera

• Fisuras mayores a 1 mm de ancho o más de 5 cm de longitud.
• Presencia de desprendimientos o colapsos localizados que expongan el refuerzo interno.
• Asentamientos o desniveles que superen los 10 mm, evidenciando pérdida de soporte.

2. Frecuencia recomendada

• Para instalaciones en zonas residenciales de bajo tráfico: reevaluar cada 2 – 3 años.
• En entornos industriales o de alta carga vehicular: inspeccionar anualmente y reemplazar cada 5 años como máximo.

3. Procedimiento de repuesto

• Retira la tapa dañada y limpia completamente el marco y la cama de soporte.
• Repara o sustituye el marco si presenta deformaciones.
• Prepara nuevo mortero de alta resistencia para el relleno puntual del perimetral antes de volver a instalar la tapa nueva.
